Máy socma xe nâng kính thiên văn cùng JCB Telehandlers
thích hợp cho công trường xây dựng
Cảng và doanh nghiệp công nghiệp
Thành phố và phòng cháy chữa cháy: sử dụng nền tảng trên cao cho các hoạt động của thành phố, cứu hỏa, v.v.

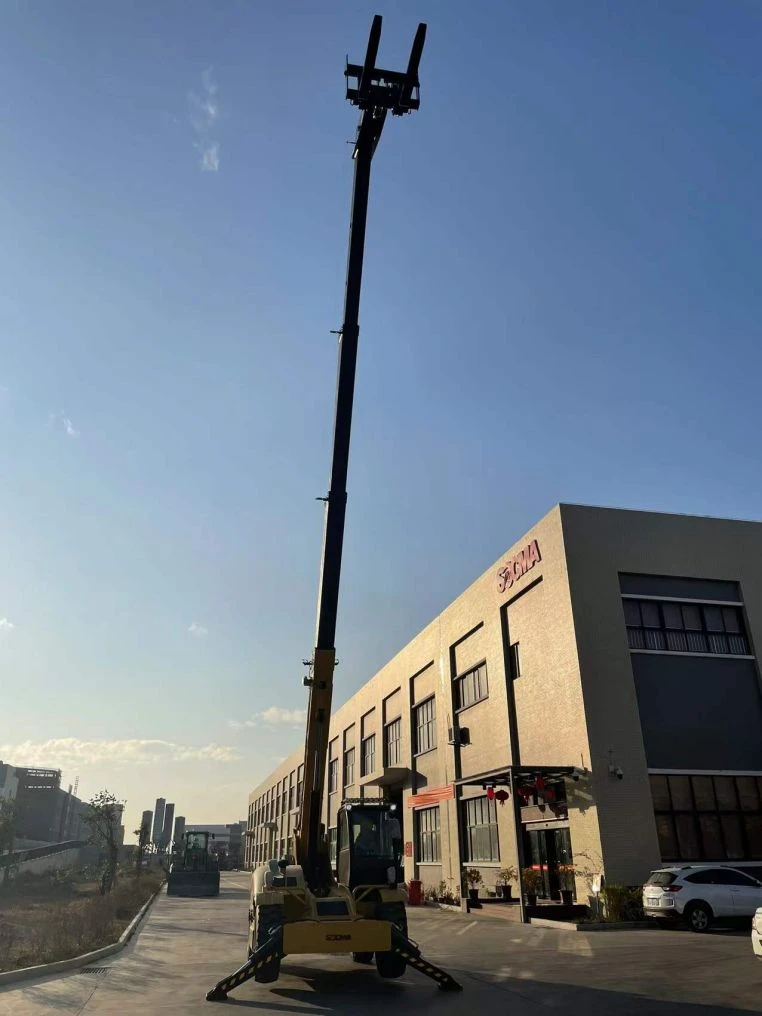

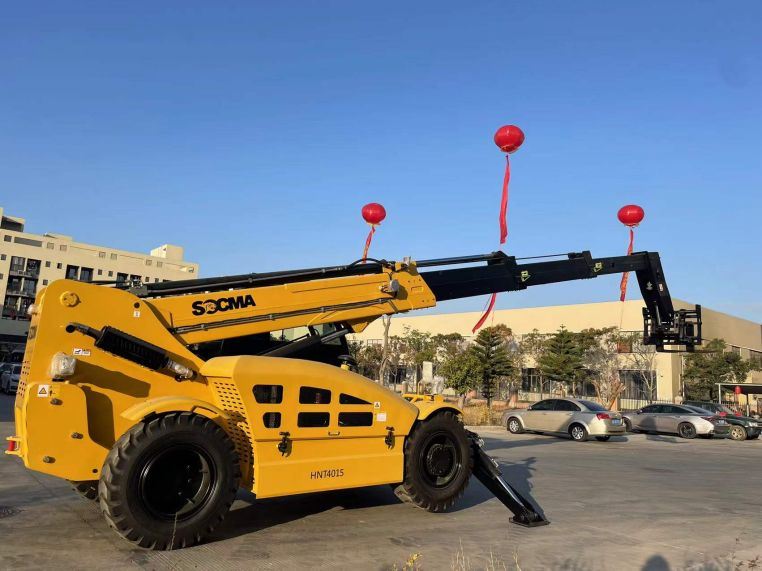

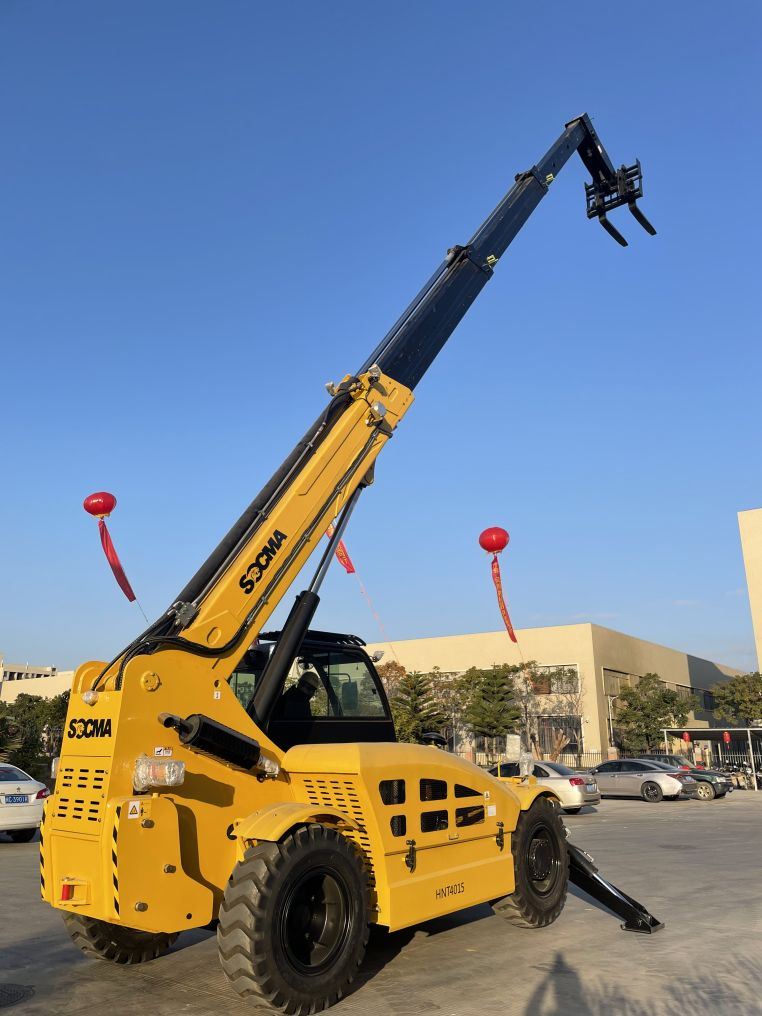

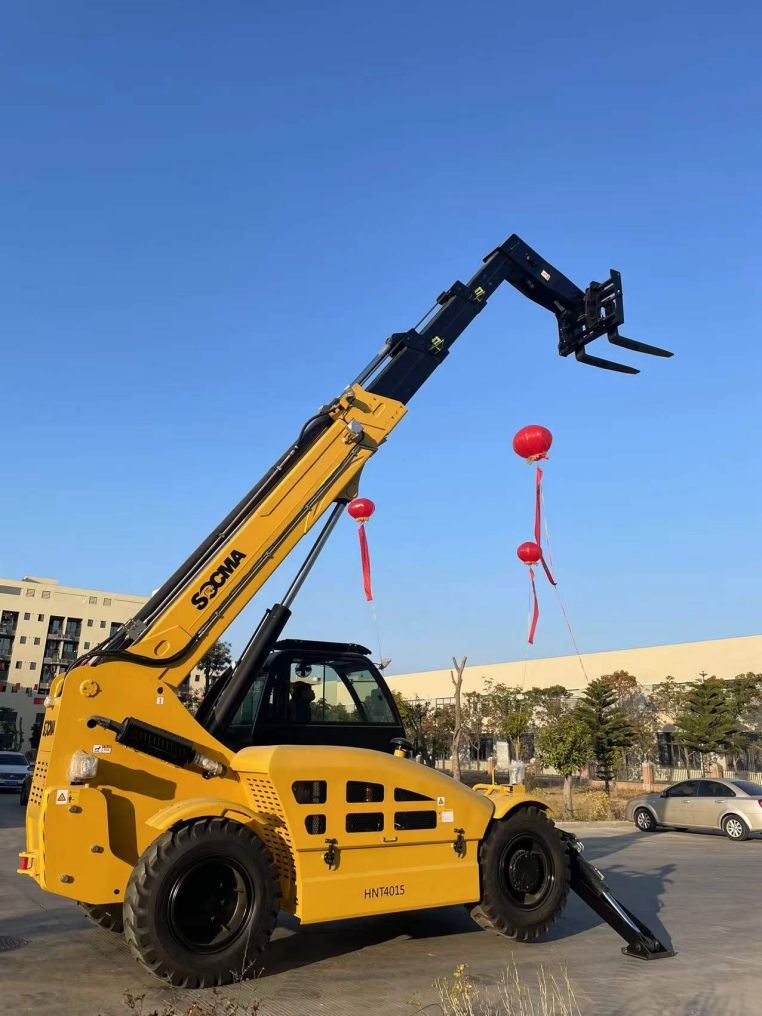

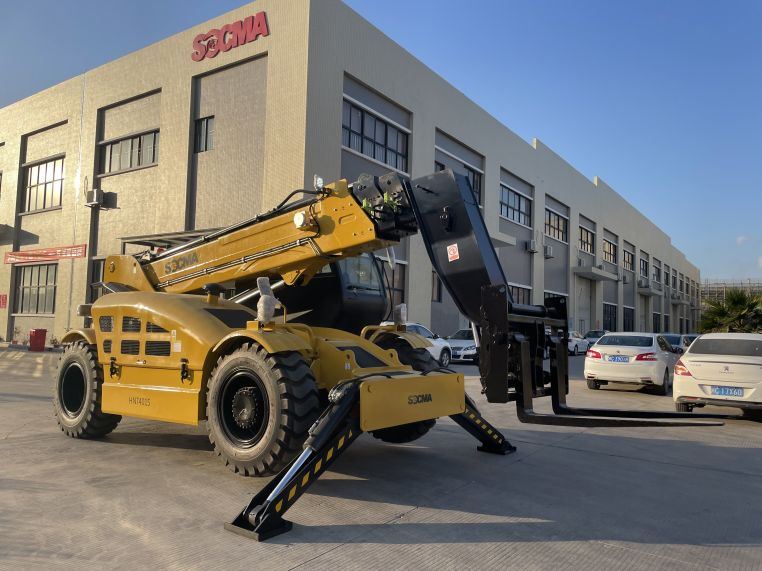

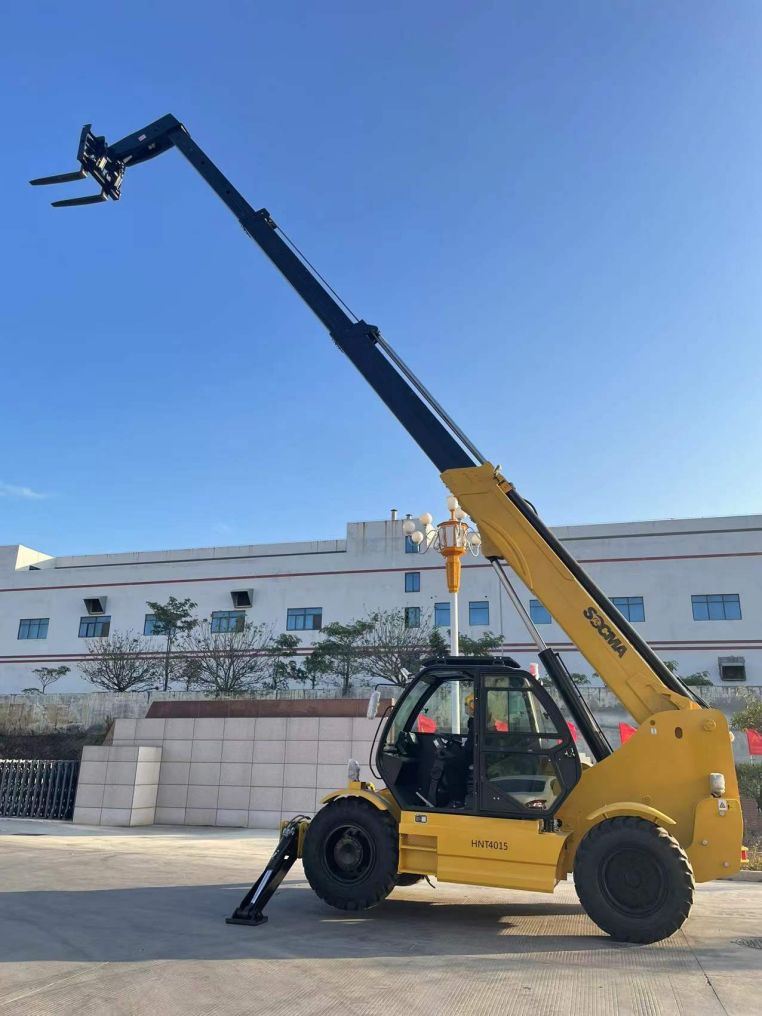

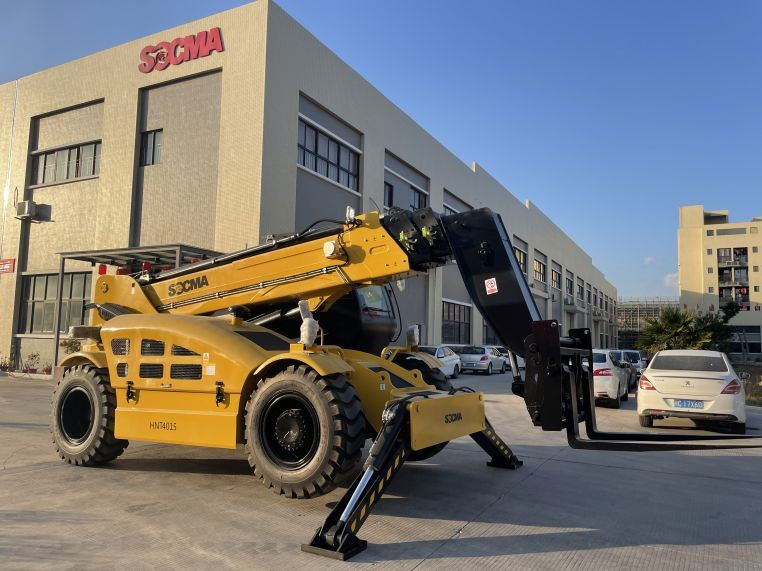

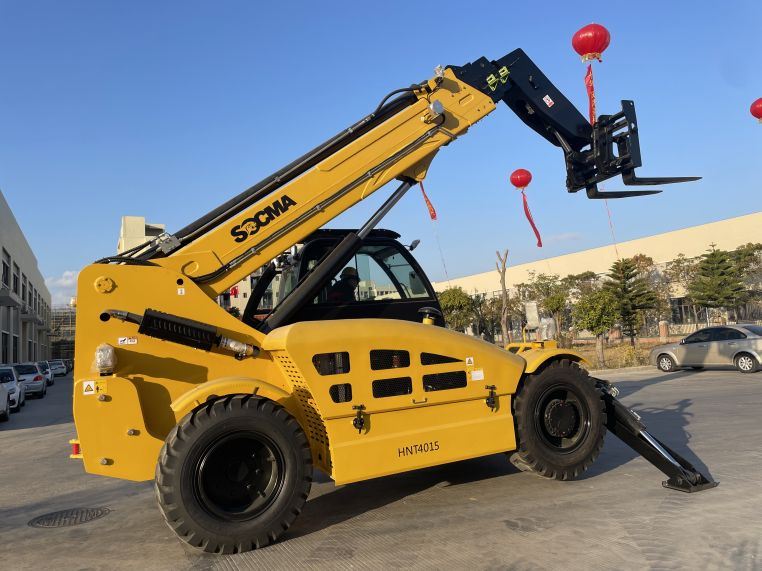

HNT4015-4 là một chiếc xe nâng đa năng với khả năng off-road và cánh tay kính thiên văn. Nó là một xe nâng kính thiên văn phù hợp với điều kiện làm việc xây dựng và một số lĩnh vực công nghiệp. Được trang bị động cơ diesel, nó có hộp số thủy tĩnh, điều khiển phi công, ổ đĩa đầy đủ bốn bánh, tay lái bánh sau, cũng như outriggers phụ trợ. Cánh tay rơi được cân bằng thủy lực với vành đai mở rộng. Chiều cao nâng là 15 mét, khả năng chịu tải là 4,0 tấn và phần mở rộng phía trước tối đa là 10500mm (mặt trước của bánh trước đến mặt cuối thẳng đứng của phuộc). Nó có thể được sử dụng như một xe nâng kính thiên văn, cần cẩu hoặc nền tảng làm việc theo nhu cầu.
Ứng dụng chính:
Công trường xây dựng: dỡ hàng và vận chuyển vật liệu xây dựng khoảng cách ngắn, đặt vật liệu xây dựng trực tiếp trên công trường hoạt động, cho cần cẩu xe tải và cần cẩu tháp ăn, xử lý các vật liệu khác nhau trên công trường, làm sạch công trường và sử dụng nền tảng làm việc trên không để lắp đặt trên cao, v.v.
Cảng và doanh nghiệp công nghiệp: đóng gói và tháo dỡ vật liệu pallet trong container; tải và dỡ hàng, xếp chồng và xử lý khoảng cách ngắn của các loại vật liệu container khác nhau.
Nông nghiệp và chăn nuôi: xử lý các kiện thức ăn gia súc và ống hút trên đồng cỏ, cho ăn thức ăn gia súc và dọn rác.
Thành phố và phòng cháy chữa cháy: sử dụng nền tảng trên cao cho các hoạt động của thành phố, cứu hỏa, v.v.
Thông số sản phẩm:
Hiệu năng | Thông số | |
Tham số cơ bản | Chiều cao nâng tối đa (với outriggers) | 15m |
Khả năng chịu tải được đánh giá | 4000kg | |
Phạm vi tiếp cận tối đa | 10,5m | |
Xếp hạng tải tiếp cận tối đa (outrigger) | 800kg | |
Trung tâm tải | 600mm | |
Trọng lượng tổng thể (dỡ bằng dĩa) | 15000kg (dẫn động 4 bánh) | |
14500kg (dẫn động 2 bánh) | ||
Tốc độ di chuyển tối đa (km/h) | 25 km/h | |
Hệ thống truyền dẫn | Sự truyền | Truyền thủy tĩnh |
Thủy lực (tốc độ cao/ thấp) | 2/2 | |
Bánh răng truyền tải | Phía trước 2/ phía sau 2 | |
Khả năng phân loại | 25% (dẫn động 4 bánh) | |
20% (dẫn động 2 bánh) | ||
Kéo | 80kN | |
Năng lực hệ thống | Công suất bể thủy lực | 250L |
dung tích bình nhiên liệu | 245L | |
Động cơ | Mẫu | DF Cummins QSB4.5-C160-30 |
Công suất định mức | 119kW / 2200rpm | |
mô-men xoắn | 624Nm / 1500r / phút | |
Loại nhiên liệu | Diesel | |
mức phát thải | Quốc gia III | |
Làm mát lượng tiêu thụ | Sạc hệ thống làm mát không khí | |
Hệ thống thủy lực | áp lực | 28 MPa |
Chảy | 300 L / phút | |
Hệ thống lái | Loại tay lái | Cảm biến tải chỉ đạo thủy lực đầy đủ |
áp lực | 16MPa | |
Loại tay lái trục sau | Cơ chế lái loại xi lanh thủy lực ngang | |
góc lái | 35° | |
Hệ thống phanh | phanh dịch vụ | Phanh đĩa Caliper |
áp suất dầu phanh | 10MPa | |
phanh đỗ xe | Phanh đĩa thủy lực | |
Kích thước chính | Chiều cao tổng thể | 2790mm |
Chiều rộng tổng thể | 2440mm | |
Chiều dài tổng thể (không có nĩa) | 6298mm | |
chiều dài cơ sở | 3070mm | |
Đường đua phía trước | 2010mm | |
Đường đua phía sau | 2010mm | |
Giải phóng mặt bằng (outriggers) | 400mm | |
Bán kính quay vòng (bên ngoài) | ≥5500mm | |
Nền tảng làm việc trên không | dài x rộng x cao | 1200×800×970mm |
Móc chèo | Số lượng outriggers thủy lực | Mặt trước 2 |
cánh tay làm việc | Cánh tay làm việc bằng kính thiên văn | 4 giai đoạn |
Nĩa | chiều dài x chiều rộng x dày | 1220×150×60mm |
Khoảng cách tối đa giữa các dĩa | 820 mm | |
Nghiêng về phía trước/phía sau | 12°/ 120° | |
Lốp tiêu chuẩn (lốp khí nén) | (phía trước / phía sau) số bánh xe | 2/2 |
(phía trước / phía sau) số bánh xe truyền động | 2/2 | |
Kích thước lốp (trước/sau) | 16/70-24（1533） | |
Động cơ:
Kiểu | động cơ diesel turbo-compound |
Thương hiệu | DF Cummins |
Tiêu chuẩn khí thải | Quốc gia III |
Giờ nguồn điện | 160 HP |
Công suất định mức | 119Kw |
Mô-men xoắn cực đại @ Tốc độ tối đa | 624 Nm @ 1500r / phút |
Số lượng xi lanh | 4 |

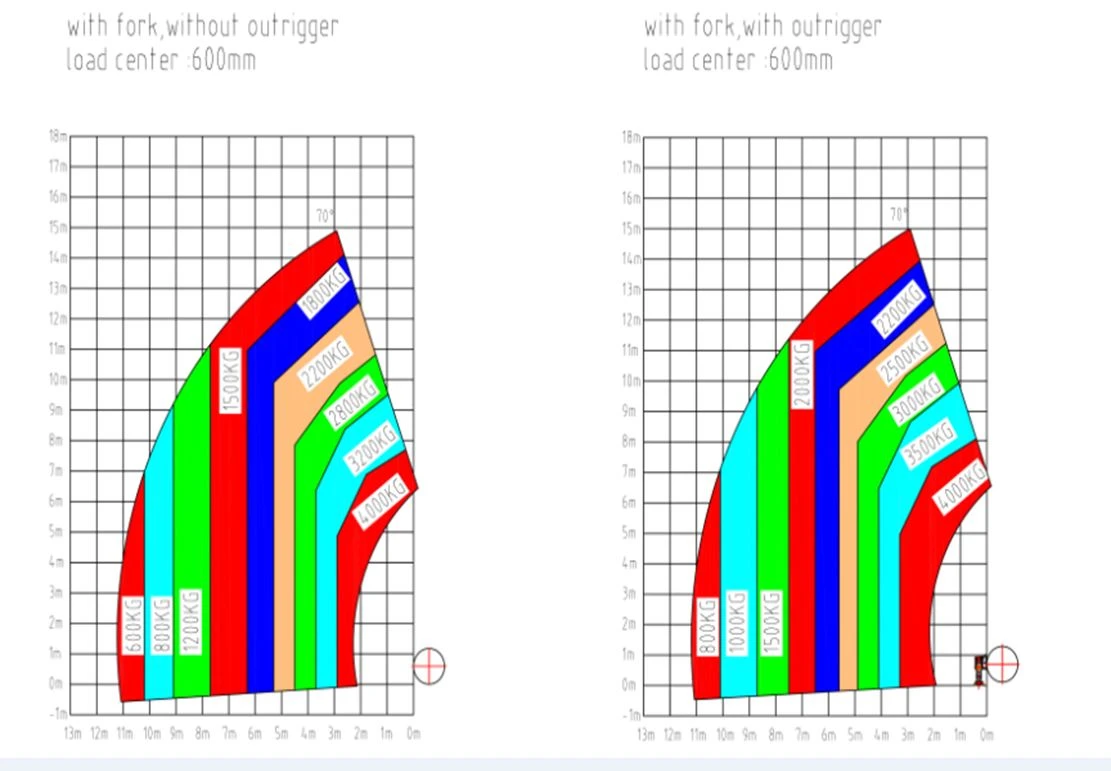

Sơ đồ sơ đồ đường cong tải của toàn bộ máy
